如何检验CPU供电?


2013-06-04 09:47 作者:ly



艾锑无限掌握了如何检验CPU供电方法( it外包 ):

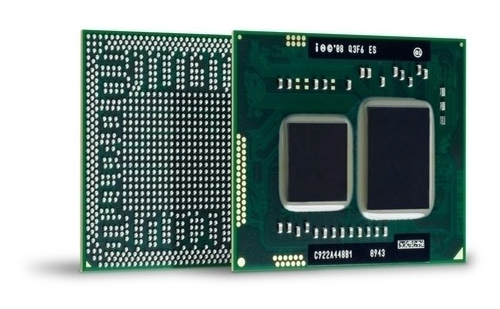

CPU



1、测Q1的D极5V或12V,他是由ATX电源的红色5V或黄SE12V直接提供( 服务器维护 )。如果不正常,查电源红线或黄SE线到D极。如果正常,进行下一步工作。

2、测Q1的G极3~5V控制电压,由电源管理芯片提供,如果正常,场效应管坏,更换场效应管。如果不正常,把Q1的G极悬空,测电源芯片的输出端电压。

3、测电源芯片输出电压,如果没输出,查电源芯片的供电12V或5V,由ATX电源提供,如果没有供电,查相关线路。如果有供电,换电源芯片。

4、测PG电源源好5V(电源灰线),如果正常,换电源芯片,如果不正常,更换与电源灰线相连的芯片。 注:常坏是电源控制芯片和场效应管以及R1限渡电阻,一般CPU供电中15V,主供电会无输出时,电源控制芯片坏的可能性最,如果具有基某中一项输出不正常,则是输出此项的场效应管坏的最多(如Q3的1.5V输出)。

        一般在1.5,2.5V都有情况,主供电如果没有( 数据恢复 ),一般是Q1或Q2、D1损坏比较多。在有2.5V主供电的情况下,如果1.5V没有,百分之八十是控制1.5V输出场效应管损坏;如果有2.5V不输出的话,与修1.5V同样;如果1.5V,2.5V主供电同时没有,而且电源芯片供电正常时(12V、5V),百分之八十是芯片坏了。

     由于主供电电路中的采用的是多项并联的关系,它每单项的供电,单项场效应管损坏,都会导致整个CPU供电电路的不稳定。所以要检修中不要盲目的去折看供电电路中的场效应管,可用断路法来排除,首先将场效管断开一组,然后再判断其好坏这个就是CPU主供电电路的检修流程。这就是整个CPU供电电路的检修流程。

     CPU不工作,测试卡只跑00、CF、C0、FF等。不能跑到C1

        但有些朋友还问,为什么CPU供电都正常了,为什么测试卡还是跑FF或00呢,为什么CPU还没有工作呢?这可就要按我们的维修规则了,先修供电,再修时钟,后修复位。  就算你CPU供电正常了,但时钟不正常或复位不正常,也会导致CPU不工作

 南桥没供电,供电偏高或偏低,也会导致CPU不工作( 网络维护 )。

 北桥没供电,供电偏高或仿低,也会导致CPU不工作。

南桥、北桥虚焊、不良,也会导致CPU不工作。

内存没供电也会导致CPU不工作(相对板来说)。

      CPU座的数据线,如果有一条和北桥开路,或短路,也会导致CPU不工作。最好有一个CPU灯座,放到CPU插座上,一通电,就知道哪条数据线开路,短路等,总比你一根根的去量CPU的数据线。  CPU频率跳线不对,也会不工作( 门禁监控 )。
