日常知识库(门禁方面)


2013-05-28 13:15 作者:ly 浏览量:

门禁 , 又称出入管理控制系统(ACCESS CONTROL SYSTEM) . 是一种管理人员进出的数字化管理系统 . 常见的门禁系统有 : 密码门禁系统 , 非接触 IC 卡 ( 感应式 IC 卡 ) 门禁系统 , 指纹虹膜掌型生物识别门禁系统等的总称 . 密码门禁系统由于其本身的安全性弱和便捷性差已经面临淘汰 , 生物识别门禁系统安全性高 , 但成本高 , 由于拒识率和存储容量等应用瓶颈问题而没有得到广泛的市场认同 . 现在国际最流行最通用的还是非接触 IC 卡门禁系统 . 非接触 IC 卡由于其较高的安全性 , 最好的便捷性和性价比成为门禁系统的主流(门禁监控) .

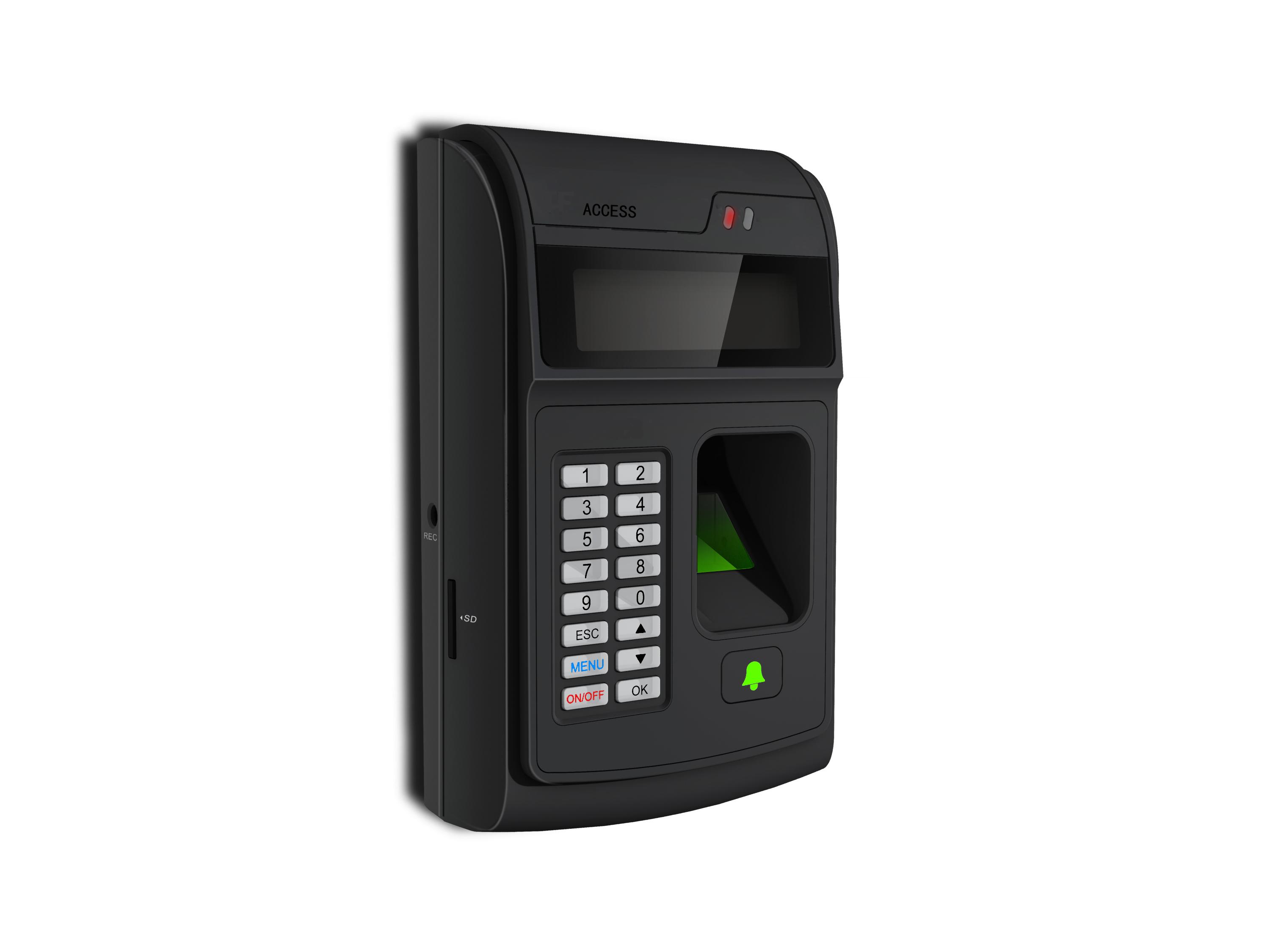

 IC 卡


门禁系统分类
  1 不联网门禁,就是一个机子管理一个门,不能用电脑软件进行控制,也不能看到记录,直接通过控制器进行控制。特点是价格便宜,安装维护简单,不能查看记录,不适合人数量多于50或者人员经常流动(指经常有人入职和离职)的地方,也不适合门数量多于5的工程。
  2 485联网门禁,就是可以和电脑进行通讯的门禁类型,直接使用软件进行管理,包括卡和事件控制。所以有管理方便、控制集中、可以查看记录、对记录进行分析处理以用于其它目的。特点是价格比较高、安装维护难道加大,但培训简单,可以进行考勤等增值服务。适合人多、流动性大、门多的工程(it外包)。
  3 TCP/IP门禁,也叫以太网联网门禁,也是可以联网的门禁系统,但是通过网络线把电脑和控制器进行联网。除具有485门禁联网的全部优点以外,还具有速度更快,安装更简单,联网数量更大,可以跨地域或者跨城联网。但存在设备价格高,需要有电脑网络知识。适合安装在大项目、人数量多、对速度有要求、跨地域的工程中。
  4 指纹门禁系统,就是通过指纹代替卡进行管理的门禁设备,具有和485相同的特性,但具有更好的安全性,缺点是登记的人数量较少,通过速度慢。
  门禁系统的组成部分
  门禁系统由门禁控制器 读卡器 出门按钮 锁具 讯集线器 智能卡 电源 管理软件组成 .
  智能卡:在智能门禁系统当中的作用是充当写入读取资料的介质。目前主流的技术:Mifare、EM、和Legic等,从应用的角度上讲,卡片分为只读卡和读写卡;从材质和外型上讲,又分为薄卡、厚卡、异形卡。
  读卡机:负责读取卡的数据信息,并将数据传送到控制器。一般来讲不同技术的卡要对应不同技术的读卡机,比如用Mifare卡就要使用Mifare读卡机。
  控制器:是整个系统的核心,负责整个系统信息数据的输入、处理、存储、输出,控制器与读卡机之间的通讯方式一般均采用R485、R232及韦根格式。
  锁具:是整个系统中的执行部件。目前有三大类:电锁口、磁力锁、电插锁。根据用户的要求和门的材质进行选配,电锁口一般用于木门,磁力锁用于金属门、木门,电插锁相对来说应用较为广泛,各种材质的门均可使用。做为执行部件,锁具的稳定性、耐用性是相当重要的(企业it外包)。
  电源:电源设备是整个系统中非常重要的部分,如果电源选配不当,出现问题,整个系统就会瘫痪或出现各种各样的故障,但许多用户往往会忽略电源的重要性。门禁系统一般都选用较稳定的线性电源。
  管理软件:负责整个系统监控、管理和查询等工作。管理人员可通过管理软件对整个系统的状态、控制器的工作情况进行监控管理,并可扩展完成巡更、考勤、停车场管理等功能

  如何选择高质量的门禁控制器
  门禁控制器是门禁系统的中枢,就象汽车里的发动机一样。门禁控制器的性能好坏直接影响着门禁系统的稳定性,而系统的稳定性直接影响着客户的生命和财产的安全。
  目前中国市场上门禁控制器产品众多,功能相差无几,但质量参差不齐。因此对工程商来说产品的选型尤为重要。那么怎样选择高质量的门禁控制器呢?我们通过多年的实践总结以下经验与大家共同分享:
  我们的原则是“性能稳定可靠、功能实用、有价格优势、本土化的可持续性服务能力”。
  一、 防死机设计
  门禁控制器死机就象汽车发动机熄火一样。不管控制器设计的功能再强大,如果
  出现死机,控制器不能工作,任何功能都无法体现出来。如果在应用中出现死机,就意味该控制器控制的区域无法正常出入,甚至可能造成严重安全隐患和不可估量的损失。
  二、 继电器的容量
  门禁控制器的输出是由继电器控制的。控制器工作时,继电器要频繁的开合,而每
  次开合时都有一个瞬时电流通过。如果继电器容量太小,瞬时电流有可能超过继电器的容量,很快会损坏继电器。一般情况继电器容量应大于电锁峰值电流3倍以上。
  三、 控制器的保护
  门禁控制器的元器件的工作电压一般为5伏,如果电压超过5伏就会损坏元器件,
  而使控制器不能工作。这就要求控制器的所有输入、输出口都有动态电压保护,以免
  外界可能的大电压加载到控制器上而损坏元器件。
  四、 前端输入设备的自适应功能
  因为不同的用户、不同的应用对门禁系统的输入设备要求不同。这就要求门禁控制
  器能兼容多种的前端输入设备(比如:支持 Wiegand26Bit、 Wiegand32Bit、Wiegand27Bit、ABA(第二轨道)、物识别技术、指纹识别技术、感应式IC卡、密码键盘、水印磁卡等)。并能自动检测输入前端。
  五、 管理软件的可靠性
  一个高质量的门禁系统不仅需要高质量的控制器,还需要高可靠具有容错能力的管理软件支持。
  六、 售后服务应包括两方面:
  一是完整的技术支持体系,包括能够提供本土化的售前支持和售后的技术支持;二是强大的后续研发能力,以保证产品具有可延续性和先进性。
  七、 质量认证
  门禁控制器及系统产品在中国销售一定要通过中国公安部安全与警用电子产品检测中心的“型式检验” (不是委托检验),软件应通过中国软件评测中心的检测。生产应由具有ISO9000认证的专业电子生产厂家生产,尤其以军工企业为最佳。
  八、 价格
  IT业的经验告诉我们一个真理:一个有实力的企业一定有能力为社会提供高质量的具有价格优势的产品来满足客户的需求,同时能确保工程商从中可以获得合理的利润空间。

  门禁系统的施工布线
  读卡器到控制器的线,建议用8芯屏蔽多股双绞网线(其中三芯备用,如果不需要读卡器声光反馈合法卡可不接LED线),数据线 Data1 Data0互为双绞。线径建议0.3平方毫米以上。最长不可以超过100米。屏蔽线接控制器的GND。按钮到控制器的线,建议采用两芯线,线径在0.3平方毫米以上。
  电锁到控制器的线,建议使用两芯电源线,线径在1.0平方毫米以上。如果超过50米要考虑用更粗的线,或者多股并联,和;或者通过电源的微调按钮,调高输出电压到14V左右。最长不要超过100米。门磁到控制器的线,建议选择两芯线,线径在0.3平方毫米以上,如果无需在线了解门的开关状态 或者 无需门长时间未关闭报警 和 非法闯入报警功能,门磁线可不接。
  控制器到控制器之间,以及控制器到转换器的线,建议使用8芯屏蔽双绞网线。线径在0.3平方毫米以上,485+和485-一定要互为双绞,其中6芯备用,屏蔽线可不接,如果通讯不畅通,可以考 虑用屏蔽线将所有控制器的GND进行连接,或者在485总线的最后一台控制器的485+ 和 485-之间并联120欧姆的终端电阻来改善通讯质量。 485总线长度,理论上是可以达到1200米,建议根据控制器数量或者通讯环境的复杂性,不要超过800米。如果超过请选用485HUB或者中继器来改善通讯环境。
  所有走线都必须套管,PVC管和镀锌管都可以,避免老鼠咬断线路引起故障。
  虽然控制器具备了良好的防静电 防雷击 防漏电设计,请务必保证控制器机箱和交流电地线连接完善,且交流电地线真实接地。
  建议您不要经常带电拔插接线端子,请务必拔下接线端子,再进行相应的焊接工作。
  请勿擅自拆卸或者更换控制器的芯片,非专业的操作会导致控制器损毁。
  不建议您擅自对接其他附加设备,所有非常规的操作,请务必先于我方工程师沟通。
  不要将控制器和其他大电流设备接在同一供电插座上。
  读卡器 按钮的安装高度是距地面1.45米,可以根据客户的使用习惯,适当增加或者降低。
  控制器建议安装在弱电井等便于维护的地点。
  接线端子注意规范接线,不要裸露金属部分过长,以免引起短路和通讯故障。
