网络监控中如何选择标准交换机


2015-09-16 09:49 作者:admin 浏览量:



  一个合适的交换机,不仅能够发挥监控网络应有的功能并能够有效减少资源的浪费。(it外包)

  随着高清摄像机的使用越来越多,如何选择合适的、满足监控整体网络架构性能的交换机也成了在高清监控系统前期方案制定、项目报价中有着很重要的作用。

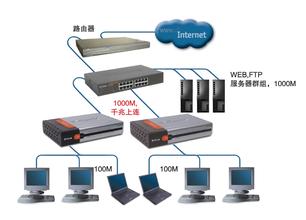

  监控网络有三层架构方式:核心层、汇聚层、接入层。

  以选用720P的摄像机为例,分别选择对应交换机。 前端20路720P接入1个接入层交换机。

  根据以上条件得出: 当有20路720P摄像机接入一个交换机是,此交换机必须具有1个1000M上传口,20个以上的100M接入端口。(网络维护公司)

  汇聚层交换机的选择:

  总共5个H3C S1026T交换机接入,那么汇聚层的流量:90*5=450Mbps/S,那么汇聚层的上传端口必须是1000M以上的。

  如果5个IPCAM接入一个交换机,我们一般情况下是使用一个8口交换机,那么这个8口交换机是否满足要求? 那么我们至少计算这个交换机3个方面的能力。

  1.背板带宽: 端口数*端口速度*2=背板带宽 , 8*100*2=1.6Gbps/S。

  2.级联口带宽: IPCAM的码流*数量=上传口的最小带宽,4.5*5=22.5Mbps/S,通常情况下,当IPCAM带宽超过45Mbps时,建议使用1000M级联口。

  3.包交换率: 端口数*端口速度/1000*1.488Mpps=包交换率,8*100/1000*1.488=1.20Mpps/S,有些交换机的包交换率有时计算出不能达到此要求,那么就是非线速交换机,当进行大容量数量吞吐时,易造成延时。

  当满足以上能力的交换机就是合适的交换机。(北京网管外包
