  1. 组网需求

  本例将IPsec和ADSL相结合,是目前实际中广泛应用的典型案例。(网络维护外包

  l Router B通过ADSL卡直接连接公网的DSLAM接入端,作为PPPoE的client端。RouterB从ISP动态获得的IP地址为私网地址,故Router A、Router B都需要配置NAT穿越。

  l 总公司局域网通过Router A接入到ATM网络。

  l 为了保证信息安全采用IPsec/IKE方式创建安全隧道。

  2. 组网图

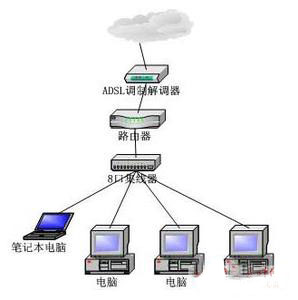

  图2-5 ADSL与IPsec/IKE相结合的组网应用

  3. 配置步骤

  (1) 配置Router A

  # 配置本端安全网关设备名称。

  system-view

  [RouterA] ike local-name routera

  # 配置ACL。

  [RouterA] acl number 3101

  [RouterA-acl-adv-3101] rule 0 permit ip source 172.16.0.0 0.0.0.255 destination 192.168.0.0 0.0.0.255

  [RouterA-acl-adv-3101] quit

  # 配置IKE安全提议。(电脑桌面维护)

  [RouterA] ike proposal 1

  [RouterA-ike-proposal-1] authentication-algorithm sha

  [RouterA-ike-proposal-1] authentication-method pre-share

  [RouterA-ike-proposal-1] encryption-algorithm 3des-cbc

  [RouterA-ike-proposal-1] dh group2

  # 配置IKE对等体peer。

  [RouterA] ike peer peer

  # 配置IKE对等体peer。

  [RouterA] ike peer peer

  [RouterA-ike-peer-peer] exchange-mode aggressive

  [RouterA-ike-peer-peer] pre-shared-key abc

  [RouterA-ike-peer-peer] id-type name

  [RouterA-ike-peer-peer] remote-name routerb

  [RouterA-ike-peer-peer] nat traversal

  [RouterA-ike-peer-peer] quit

  # 创建IPsec安全提议prop。

  [RouterA] ipsec proposal prop

  [RouterA-ipsec-proposal-prop] encapsulation-mode tunnel

  [RouterA-ipsec-proposal-prop] transform esp

  [RouterA-ipsec-proposal-prop] esp encryption-algorithm 3des

  [RouterA-ipsec-proposal-prop] esp authentication-algorithm sha1

  [RouterA-ipsec-proposal-prop] quit

  # 创建安全策略policy并指定通过IKE协商建立SA。

  [RouterA] ipsec policy policy 10 isakmp

  # 配置安全策略policy引用IKE对等体peer。

  [RouterA-ipsec-policy-isakmp-policy-10] ike-peer peer

  # 配置安全策略policy引用访问控制列表3101。

  [RouterA-ipsec-policy-isakmp-policy-10] security acl 3101

  # 配置安全策略policy引用IPsec安全提议prop。

  [RouterA-ipsec-policy-isakmp-policy-10] proposal prop

  [RouterA-ipsec-policy-isakmp-policy-10] quit

  # 配置IP地址。

  [RouterA] interface serial 2/0/1

  [RouterA-Serial2/0/1] ip address 100.1.1.1 255.255.255.0

  [RouterA-Serial2/0/1] ipsec policy policy

  [RouterA-Serial2/0/1] quit

  # 配置以太网口。

  [RouterA] interface gigabitethernet 1/0/1

  [RouterA-GigabitEthernet1/0/1] ip address 172.16.0.1 255.255.255.0

  [RouterA-GigabitEthernet1/0/1] quit

  # 配置到分公司局域网的静态路由。

  [RouterA] ip route-static 192.168.0.0 255.255.255.0 serial 2/0/1

  (2) 配置Router B

  # 配置本端安全网关的名称。

  system-view

  [RouterB] ike local-name routerb

  # 配置ACL。

  [RouterB] acl number 3101

  [RouterB-acl-adv-3101] rule 0 permit ip source 192.168.0.0 0.0.0.255 destination 172.16.0.0 0.0.0.255

  [RouterB-acl-adv-3101] quit

  # 配置IKE安全提议。(it外包)

  [RouterB] ike proposal 1

  [RouterB-ike-proposal-1] authentication-algorithm sha

  [RouterB-ike-proposal-1] authentication-method pre-share

  [RouterB-ike-proposal-1] encryption-algorithm 3des-cbc

  [RouterB-ike-proposal-1] dh group2

  # 配置IKE对等体peer。

  [RouterB] ike peer peer

  [RouterB-ike-peer-peer] exchange-mode aggressive

  [RouterB-ike-peer-peer] pre-shared-key abc

  [RouterB-ike-peer-peer] id-type name

  [RouterB-ike-peer-peer] remote-name routera

  [RouterB-ike-peer-peer] remote-address 100.1.1.1

  [RouterB-ike-peer-peer] nat traversal

  [RouterB-ike-peer-peer] quit

  # 创建IPsec安全提议prop。

  [RouterB] ipsec proposal prop

  [RouterB-ipsec-proposal-prop] encapsulation-mode tunnel

  [RouterB-ipsec-proposal-prop] transform esp

  [RouterB-ipsec-proposal-prop] esp encryption-algorithm 3des

  [RouterB-ipsec-proposal-prop] esp authentication-algorithm sha1

  [RouterB-ipsec-proposal-prop] quit

  # 创建安全策略policy并指定通过IKE协商建立SA。

  [RouterB] ipsec policy policy 10 isakmp

  # 配置安全策略policy引用IKE对等体peer。

  [RouterB-ipsec-policy-isakmp-policy-10] ike-peer peer

  # 配置安全策略policy引用访问控制列表3101。

  [RouterB-ipsec-policy-isakmp-policy-10] security acl 3101

  # 配置安全策略policy引用IPsec安全提议prop。

  [RouterB-ipsec-policy-isakmp-policy-10] proposal prop

  [RouterB-ipsec-policy-isakmp-policy-10] quit

  # 配置拨号访问控制列表。

  [RouterB] dialer-rule 1 ip permit

  # 创建Dialer0,使用由ISP分配的用户名和密码进行拨号和PPP认证的相关配置,并配置MTU。

  [RouterB] interface dialer 0

  [RouterB-Dialer0] link-protocol ppp

  [RouterB-Dialer0] ppp pap local-user test password simple 123456

  [RouterB-Dialer0] ip address ppp-negotiate

  [RouterB-Dialer0] dialer user 1

  [RouterB-Dialer0] dialer-group 1

  [RouterB-Dialer0] dialer bundle 1

  [RouterB-Dialer0] ipsec policy policy

  [RouterB-Dialer0] mtu 1492

  [RouterB-Dialer0] quit

  # 配置到总公司局域网的静态路由。

  [RouterB] ip route-static 172.16.0.0 255.255.255.0 dialer 0

  # 配置以太网口。

  [RouterB] interface gigabitethernet 1/0/1

  [RouterB-GigabitEthernet1/0/1] tcp mss 1450

  [RouterB-GigabitEthernet1/0/1] ip address 192.168.0.1 255.255.255.0

  [RouterB-GigabitEthernet1/0/1] quit

  # 对ADSL卡的ATM口进行配置。

  [RouterB] interface atm 1/0/1

  [RouterB-Atm1/01/] pvc 0/100

  [RouterB-atm-pvc-Atm1/0/1-0/100] map bridge virtual-ethernet 0

  [RouterB-atm-pvc-Atm1/0/1-0/100] quit

  # 配置VE口。

  [RouterB] interface virtual-ethernet 0

  [RouterB-Virtual-Ethernet0] pppoe-client dial-bundle-number 1

  [RouterB-Virtual-Ethernet0] mac-address 0011-0022-0012
