接入广域网——NAT内、外部网络地址转换 网络IP地址转换应用


2015-10-12 08:47 作者:admin 浏览量:

  AT基本IP地址转换原理

  总体来说,NAT进行地址转换的过程就是“本地地址”与“全局地址”之间的转换过程,无论数据包是从内部网络发往外部网络,还是从外部网络发往内部网络。不同的只是本地地址和全局地址所对应的网络不同,以及数据包重新封装的源和目的地址不同。一下以一个实验实现NAT转换,并且用本地主机访问外部服务器,并实现DNS转换。(北京网络管理外包

  实验思路:

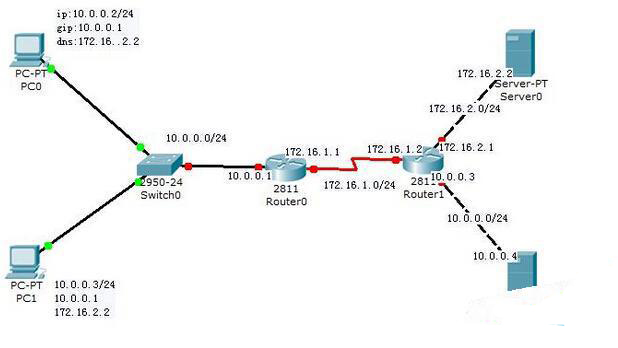

  pc0和pc1作为本地主机有自己的本地ip ,在访问公网上的服务器时,首先要把这两个本地ip转化为大类ip,在公网上通信,现为他们分配的内部全局ip为192.168.1.1和192.168.1.2,目的地址为外部本地ip设为192.168.2.1和192.168.2.2,其他配置详见步骤


  注意:

  1)选择带有扩展槽的路由,加串口槽

  2)连线时,有一根带时钟的serial DCE线,先连接那一端,哪一端就作为DCE端,需要配时钟频率

  实验步骤:

  1)配置设备地址,开启路由端口(电脑维护外包)

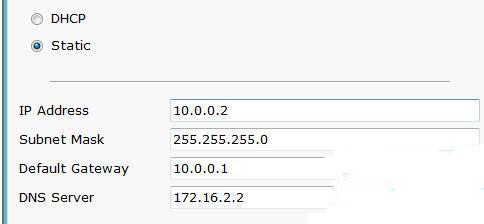

  PC0

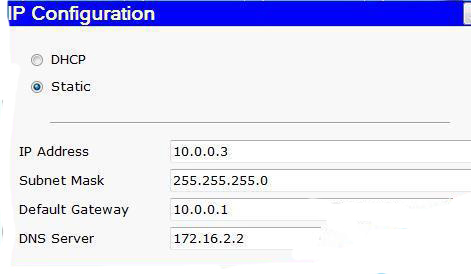

  PC1


  R0:

  Router>en

  Router#conft

  Enterconfiguration commands, one per line. End with CNTL/Z.

  Router(config)#intf0/0

  Router(config-if)#ipadd 10.0.0.1 255.255.255.0

  Router(config-if)#nosh

  %LINK-5-CHANGED:Interface FastEthernet0/0, changed state to up

  %LINEPROTO-5-UPDOWN:Line protocol on Interface FastEthernet0/0, changed state to up

  Router(config-if)#ints1/0

  Router(config-if)#ex

  Router(config)#ints1/0

  Router(config-if)#ipadd 172.16.1.1 255.255.255.0

  Router(config-if)#clockrate 1200 (因为我们线连接的R0)(it外包)
