网络交换机虚拟化部署之linux网卡的VLAN配置


2015-10-19 10:31 作者:admin


  在一个办公环境中,办公所在VLAN为1020,虚拟化的物理主机上有两块万兆网卡,分属与3111和3112VLAN,这三个VLAN间可以互通,那么该如何配置呢?(网络外包公司

  如果服务器上连的交换机端口已经预先设置了TRUNK,并允许特定的VLAN可以通过,那么服务器的网卡在配置时就必须指定所属的VLAN,否则就不通了,这种情形在虚拟化部署时较常见。

  一.首先要确认Linux系统内核是否已经支持VLAN功能:

  当前使用内核以及操作系统版本:

  [root@test ~]# cat /etc/redhat-release

  Red Hat Enterprise Linux Server release 6.5 (Santiago)

  首先yum安装vconfig,如果有就不用装了

  yum install vconfig

  查看核心是否提供VLAN 功能,执行

  dmesg | grep -i 802

  [root@test]# dmesg | grep -i 802

  802.1Q VLAN Support v1.8 Ben Greear

  [root@test]# modprobe 8021q[root@test~]#lsmod |grep 8021q //查看系统内核是否支持802.1q协议8021q 18633 0[root@test ~]# lspci //确认网卡驱动是否已经正常加载00:00.0 Host bridge: Intel Corporation 440BX/ZX/DX - 82443BX/ZX/DX Host bridge (rev 01)00:01.0 PCI bridge: Intel Corporation 440BX/ZX/DX - 82443BX/ZX/DX AGP bridge (rev 01)00:07.0 ISA bridge: Intel Corporation 82371AB/EB/MB PIIX4 ISA (rev 08)00:07.1 IDE interface: Intel Corporation 82371AB/EB/MB PIIX4 IDE (rev 01)00:07.3 Bridge: Intel Corporation 82371AB/EB/MB PIIX4 ACPI (rev 08)00:07.7 System peripheral: VMware Virtual Machine Communication Interface (rev 10)00:0f.0 VGA compatible controller: VMware SVGA II Adapter00:11.0 PCI bridge: VMware PCI bridge (rev 02)00:15.0 PCI bridge: VMware PCI Express Root Port (rev 01)00:15.1 PCI bridge: VMware PCI Express Root Port (rev 01)00:15.2 PCI bridge: VMware PCI Express Root Port (rev 01)

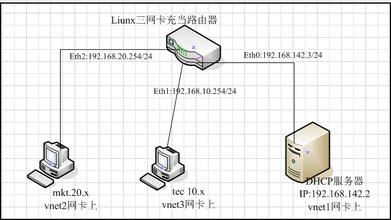

  二.物理网卡、子网卡、虚拟VLAN网卡的关系:

  1.物理网卡:物理网卡这里指的是服务器上实际的网络接口设备,在系统中可以看到的,比如2个物理网卡分别对应是eth0和eth1这两个网络接口。(办公设备维护外包

  2. 子网卡:子网卡在这里并不是实际上的网络接口设备,但是可以作为网络接口在系统中出现,如eth0:1、eth1:2这种网络接口。它们必须要依赖于物理网卡,虽然可以与物理网卡的网络接口同时在系统中存在并使用不同的IP地址,而且也拥有它们自己的网络接口配置文件。但是当所依赖的物理网卡不启用时(Down状态)这些子网卡也将一同不能工作。

  3.虚拟VLAN网卡:这些虚拟VLAN网卡也不是实际上的网络接口设备,也可以作为网络接口在系统中出现,但是与子网卡不同的是,他们没有自己的配置文件。他们只是通过将物理网加入不同的VLAN而生成的VLAN虚拟网卡。如果将一个物理网卡添加到多个VLAN当中去的话,就会有多个VLAN虚拟网卡出现,他们的信息以及相关的VLAN信息都是保存在/proc/net/vlan/config这个临时文件中的,而没有独自的配置文件。它们的网络接口名是eth0.1、eth1.2这种名字。

  注:当需要启用VLAN虚拟网卡工作的时候,关联的物理网卡网络接口上必须没有IP地址的配置信息。

  [root@test ~]# vi/etc/sysconfig/network-scripts/ifcfg-eth1

  DEVICE=eth1

  ONBOOT=yes

  BOOTPROTO=static

  设定静态地址并且不给IP地址设定。(it外包)
