VLAN配置-网络运维


2020-05-08 17:40 作者:艾锑无限 浏览量:
大家好,我是一枚从事IT外包网络运维工程师,今天和大家分享是如何在Web页面下配置VLAN。


VLAN


背景信息



用户通过此功能设置VLAN,并将接口加入VLAN。


操作步骤



· VLAN设置

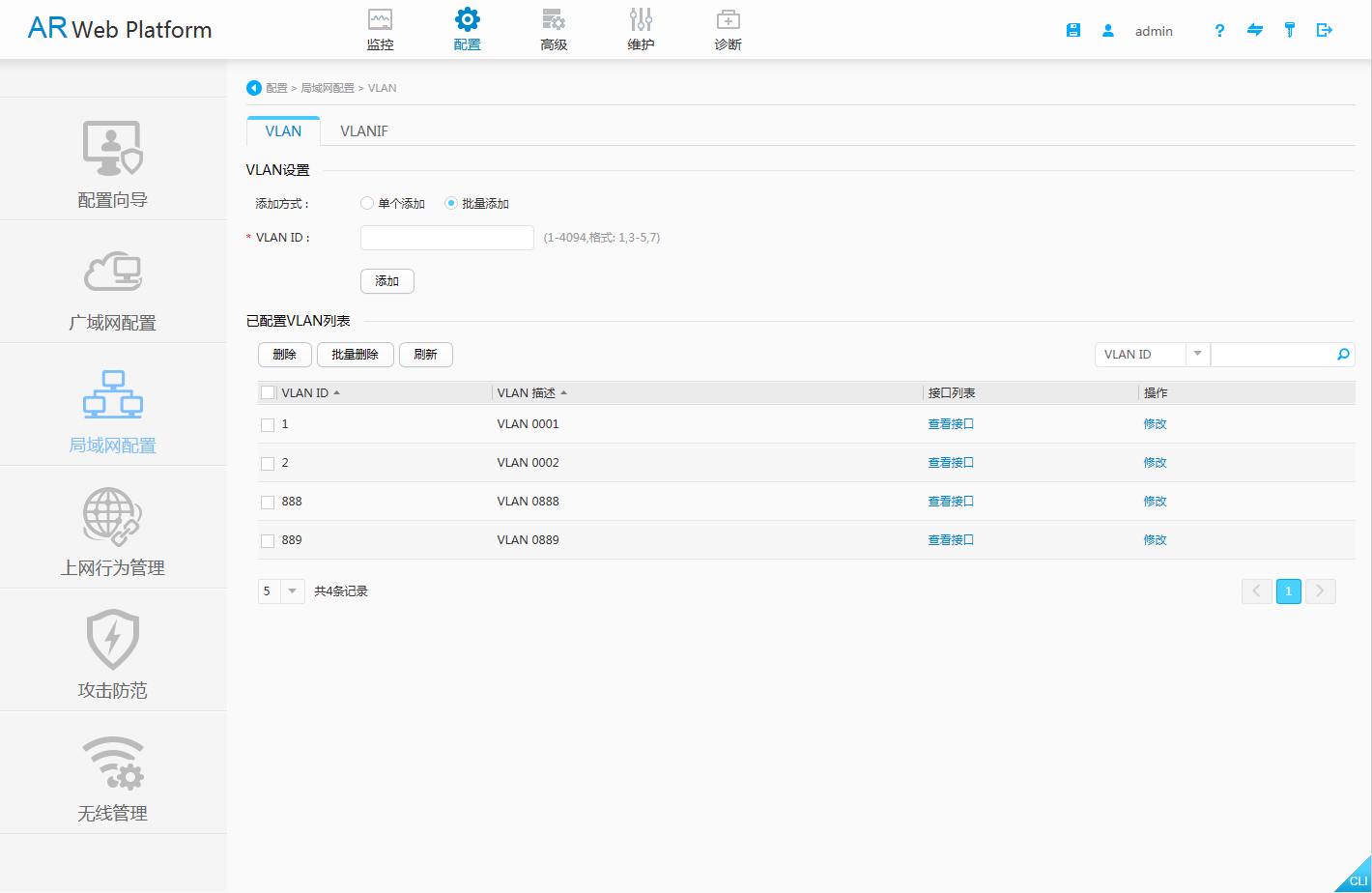

1. 选择“配置 > 局域网配置 > VLAN > VLAN”,进入VLAN界面。如图1所示。

  VLAN界面







2. 有两种添加VLAN的方式进行VLAN设置。分别是“单个添加”添加方式和“批量添加”添加方式。

§ 若选择“单个添加”,如图2所示。

图2  单个添加界面








a. 输入“VLAN ID”。该输入项不能为空,范围是1~4094。

b. (可选)输入“描述”信息。该输入项长度范围是1~80个字符。

c. (可选)进行“接口选择”。

. 单击按钮,在“接口选择”界面的“可添加的接口列表”中依次选中需要添加的接口,如图3所示。


图3  单个添加界面







i. 单击按钮,添加已选择的接口。在“修改链路类型”界面中,选择“链路类型”和“加入方式”,如图4所示。具体参数请参见表1。

图4 单个添加界面




表1  修改链路类型说明


项目 说明
链路类型 接口的链路类型。有以下三种。
· Hybrid
· Access
· Trunk
加入方式 接口加入VLAN的方式。有以下两种。
· Tagged
· Untagged


ii. 单击“确认”按钮,待添加的接口就添加到了“接口选择”界面的“已添加的接口列表”中。


iii. (可选)在“已添加的接口列表”中选择需要删除的接口,单击按钮进行删除。


a. (可选)选择是否“创建VLANIF接口”。若选择“创建VLANIF接口”,输入“主IP地址/掩码”和“描述”信息。其中“描述”的输入项长度范围是1~242个字符。

b. 单击“添加”按钮,即单个VLAN添加成功。

§ 若选择“批量添加”,如图5所示。

图5  批量添加界面







c. 输入“VLAN ID”。该输入项长度范围是1~4094个字符,格式为1,3–5,7。

d. 单击“添加”按钮,即批量VLAN添加成功。

· 删除VLAN

1. 在“已配置VLAN列表”区域下,选中需要删除的VLAN。

2. 单击“删除”按钮或者“批量删除”按钮。

3. 在弹出的提示框中单击“确定”按钮,即删除成功。

· 刷新VLAN

§ 在“已配置VLAN列表”区域下,单击“刷新”按钮,刷新VLAN列表信息。

· 搜索VLAN

0. 在“已配置VLAN列表”区域右边的搜索框中,在“VLAN ID”、“VLAN描述”这两个搜索条件中选择其中一项。

1. 在搜索输入框内输入需要搜索的内容,单击按钮,列表中即可显示此VLAN的相关内容。

· 查看VLAN中接口信息

§ 在“已配置VLAN列表”区域的“接口列表”一列中单击“查看接口”,查看对应VLAN下的接口信息。

· 修改VLAN

0. 在“已配置VLAN列表”区域的“操作”一列中单击“修改”。在“VLAN修改”区域修改对应的VLAN信息。可修改的内容为“描述”、“接口选择”、“创建VLANIF接口”、“主IP地址/掩码”和“描述”。

1. 单击“确认”按钮,即修改成功。
