Client-Initialized VPN

出差员工与LNS端建立隧道，直接向LNS发起连接请求。本例将实现Client-Initialized VPN方式建立L2TP的配置。

组网需求

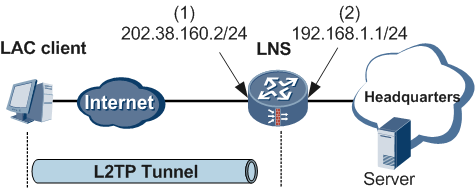

如图10-48所示，公司总部通过LNS连接到Internet。出差员工（LAC Client）可通过L2TP拨号方式直接向LNS发起连接请求，与LNS的通讯数据通过L2TP隧道传输。此时要求出差员工的主机上必须装有L2TP客户端软件。
图  配置Client-Initialized VPN组网图

配置思路

· 配置LNS。

1. 配置接口基本配置、路由配置，并开启本地策略和转发策略。

2. 添加L2TP本地用户。

3. 配置LNS端的地址池、服务器地址、隧道密码参数，并指定对端隧道名称。此处的对端隧道名称要和LAC端的“本端隧道名称”一致。

· 配置LAC Client。

以安装了Secoway VPN Client软件的PC为例，配置L2TP参数，注意参数要和LNS的配置保持一致。

操作步骤

· 配置LNS。

1. 配置接口基本参数。

a. 选择“网络 > 接口 > 接口”。

b. 在“接口列表”中，单击GE0/0/1对应的。

c. 在“修改GigabitEthernet”界面中，配置如下：

§ 安全区域：trust

§ IP地址：192.168.1.1

§ 子网掩码：255.255.255.0

其他配置项采用缺省值。

d. 单击“应用”。
e. 在“接口列表”中，单击GE0/0/2对应的。

f. 在“修改GigabitEthernet”界面中，配置如下：

§ 安全区域：untrust

§ IP地址：202.38.160.2

§ 子网掩码：255.255.255.0

其他配置项采用缺省值。

g. 单击“应用”。

2. 对于USG系列，配置域间包过滤，以保证网络基本通信正常。对于USG BSR/HSR系列，不需要执行此步骤。

a. 配置Local安全区域和Untrust安全区域之间的安全策略。

. 选择“防火墙 > 安全策略 > 本地策略”。

i. 在“本地策略”中单击“新建”。配置如下参数：

§ 源安全区域：untrust

§ 动作：permit

ii. 单击“应用”。

a. 配置Trust安全区域和Untrust安全区域之间的安全策略。

i. 选择“防火墙 > 安全策略 > 转发策略”。

ii. 在“转发策略列表”中单击“新建”。配置如下参数。

§ 源安全区域：trust

§ 目的安全区域：untrust

§ 源地址：192.168.1.0/24

§ 动作：permit

iii. 单击“应用”。

iv. 重新在“转发策略列表”中单击“新建”。配置如下参数。

§ 源安全区域：untrust

§ 目的安全区域：trust

§ 目的地址：192.168.1.0/24

§ 动作：permit

v. 单击“应用”。

1. 配置L2TP参数。

a. 选择“VPN > L2TP > L2TP”。

b. 在“配置L2TP”中，选中L2TP后的“启用”，单击“应用”。

c. 在“L2TP组列表”中，单击“新建”。

d. 选择“组类型”为“LNS”。

e. 单击“新建”，新建用户vpdnuser。

f. 配置其余L2TP参数。

 说明：

此举例中，LAC Client端使用Secoway VPN Client软件进行拨号，可以开启隧道密码验证功能。如果LAC Client端使用Windows操作系统自带的L2TP客户端软件拨号，需要关闭L2TP隧道验证功能。

“对端隧道名称”要和LAC端配置的“本端隧道名称”一致。

g. 单击“应用”。

· 配置LAC Client。

出差员工主机上必须装有L2TP客户端软件，并通过拨号方式连接到Internet。下面以Secoway VPN Client软件为例。

2. 打开Secoway VPN Client软件，选中已有连接，单击。

 说明：

如果没有连接存在，请单击，根据向导建立新的连接。

3. 在“基本设置”页面设置“LNS服务器IP”、“登录用户名”和“登录密码”。

登录密码设置为Hello123。

 说明：

用户侧设置的用户名和口令需要与LNS侧保持一致。

4. 单击“L2TP设置”。在“L2TP设置”页面，设置隧道名称、认证模式。

为vpdnuser上的设置，设置隧道名称为client1，认证模式为CHAP。启用隧道验证功能，设置隧道验证密码为Password123。

 说明：

用户侧设置的认证模式和隧道验证密码需要与LNS侧保持一致。

5. 单击“确定”。

结果验证

1. 在LAC Client端PC上，单击配置完毕的VPN连接的，建立L2TP隧道。

2. LAC Client拨号成功后，在LNS端查看L2TP隧道的建立情况。

a. 选择“VPN > L2TP > 监控”，查看到有L2TP隧道ID，说明L2TP隧道建立成功。

其中，

图10-53  查看L2TP通道监控列表

b. 单击会话数的链接，可查看到会话详细信息，如图10-54所示。

图10-54  查看L2TP会话详细信息


3. 在LAC Client端PC上，可以查看到分配到了10.2.1.2/24～10.2.1.100/24网段的地址。且出差员工可以正常访问总部服务器资源。
