通过SSL VPN进行文件共享

文件共享的主要功能是将不同系统的服务器(如支持SMB协议的Windows系统,支持NFS协议的Linux系统)的共享资源以网页的形式提供给用户访问。

前提条件

已加载License文件,且USG可以正常访问内网资源。

 说明:

本举例中USG和内网服务器的IP地址在同一网段。如果不在同一网段,请务必保证USG的内网接口与内网服务器路由可达,确保业务的连通性。

组网需求

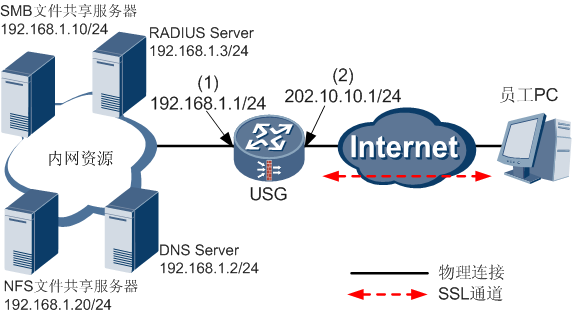

如图10-72所示,USG作为企业网络的出口网关连接Internet。

企业内网有一台SMB文件共享服务器,IP地址为192.168.1.10/24,域名为movie.internal.com,共享目录为/share。

企业内网有一台NFS文件共享服务器,IP地址为192.168.1.20/24,域名为book.internal.com,共享目录为/home/test/share。

具体需求如下:

· 一部分员工能够在外网访问共享路径“//192.168.1.10/share”中的文件,一部分员工能够在外网访问共享路径“//192.168.1.20/home/test/share”中的文件。

· 企业通过RADIUS服务器对访问内网资源的员工进行认证授权。

  文件共享组网图






配置思路
在USG创建一个名为test的虚拟网关,外网用户可通过此虚拟网关访问企业内网的资源。虚拟网关的IP地址为202.10.10.1/24。

配置内网的DNS服务器地址和域名,使用户可通过域名访问虚拟网关的业务。

配置文件共享功能,添加SMB类型和NFS类型的文件共享资源。

配置RADIUS认证授权功能,添加RADIUS组group1和group2。

配置组策略,允许组group1的用户访问SMB文件共享服务器,允许组group2的用户访问NFS文件共享服务器。

配置用户URL策略默认行为为“限制”,限制用户访问其他内网资源。

在RADIUS服务器上配置认证密钥、认证端口。在RADIUS服务器上建立两个组,在组group1内添加需要访问SMB服务器的用户,在组group2内添加需要访问NFS服务器的用户。

操作步骤

配置接口基本参数。

选择“网络 > 接口 > 接口”。

选择“接口”页签。

在“接口列表”中,单击GE0/0/1对应的

在“修改GigabitEthernet”界面中,配置如下:

安全区域:trust

IP地址:192.168.1.1

子网掩码:255.255.255.0

其他配置项采用缺省值。

单击“应用”。

在“接口列表”中,单击GE0/0/2对应的

在“修改GigabitEthernet”界面中,配置如下:

安全区域:untrust

IP地址:202.10.10.1

子网掩码:255.255.255.0

其他配置项采用缺省值。

单击“应用”。

对于USG系列,配置域间包过滤,以保证网络基本通信正常。对于USG BSR/HSR系列,不需要执行此步骤。

配置Local安全区域和Untrust安全区域之间的安全策略。

选择“防火墙 > 安全策略 > 本地策略”。

在“对设备访问控制列表”中,单击“Untrust”下的“默认”所在行的

在“修改对设备访问控制”界面中,选择“动作”为“permit”。

单击“应用”。

配置Trust安全区域和Untrust安全区域之间的安全策略。

选择“防火墙 > 安全策略 > 转发策略”。

在“转发策略列表”中,单击“untrust->trust”下的“默认”所在行的

在“修改转发策略”界面中,选择“动作”为“permit”。

单击“应用”。

在“转发策略列表”中,单击“trust->untrust”下的“默认”所在行的

在“修改转发策略”界面中,选择“动作”为“permit”。

单击“应用”。

创建虚拟网关。

选择“VPN > SSL VPN > 虚拟网关管理”。

单击“新建”。

配置虚拟网关参数。

单击“应用”。

配置文件共享资源。

选择“VPN > SSL VPN > 虚拟网关列表”。

在“虚拟网关列表”导航树中选择“虚拟网关列表 > test > 文件共享”。

选中“启用文件共享功能”前的复选框。

单击“新建”。

配置SMB类型的文件共享资源。

单击“应用”。

重复上述配置方法,配置NFS类型的文件共享资源。

配置认证授权方式。

选择“VPN > SSL VPN > 虚拟网关列表”。

在“虚拟网关列表”导航树中选择“虚拟网关列表 > test > 认证授权配置”。

选择“认证授权方式”页签。

单击优先级“1”对应的操作,选择认证授权方式。

单击,完成配置。

选择“认证授权服务器配置”页签,在“RADIUS服务器”区域框中,配置RADIUS服务器。

单击“应用”。

添加RADIUS组。

在“虚拟网关列表”导航树中选择“虚拟网关列表 > test > 外部组配置”。

选择“RADIUS组信息管理”页签。

单击“新建”,添加组group1,并开启文件共享业务。

单击“应用”。

单击“新建”,添加组group2,并开启文件共享业务。

单击“应用”。

配置组策略。

在“虚拟网关列表”导航树中选择“虚拟网关列表 > test > 策略配置”。

选择“组策略”页签,单击组名group1对应的

单击“新建”,配置组策略,允许组group1访问资源“//192.168.1.10/share”。

单击“应用”。

重复上述配置方法,配置组策略,允许组group2访问资源“//192.168.1.20/home/test/share”。

单击“应用”。

配置用户URL策略默认行为为“限制”,限制用户访问其他内网资源。

在“虚拟网关列表”导航树中选择“虚拟网关列表 > test > 策略配置”。

选择“策略默认行为”页签,配置用户URL策略默认行为。

单击“应用”。

在RADIUS服务器上配置认证密钥、认证端口,添加用户组group1和group2,并在组内添加用户名和密码。具体配置步骤请参见RADIUS服务器的相关文档。


结果验证

企业员工在外部网络的IE浏览器中输入https://202.10.10.1,进入虚拟网关登录界面。

输入用户名和密码(已在RADIUS服务上配置),单击“登录”,登录虚拟网关,在“文件共享”区域框下可以看到文件共享的资源。

组group1内的用户可以看到名为“movie”的文件资源。

组group2内的用户可以看到名为“book”的文件资源。

单击资源链接,即可访问相关的文件资源。
