外网访问服务器的源NAT+虚拟服务器

可以通过配置源NAT+虚拟服务器来简化服务器对外提供服务时的回程路由配置。
组网需求
如图7-99所示,某企业内部网络的两个安全区域通过USG连接,其中DMZ区域部署了一台FTP Server供Untrust区域用户访问。FTP Server的实际IP地址为10.1.1.2,对外公布的地址为200.10.10.1,端口号均为缺省值21。由于外网环境复杂,不方便在服务器上设置回程路由,所以通过配置NAT Inbound,使服务器缺省将回应报文发给USG,以完成回应报文的正常转发。

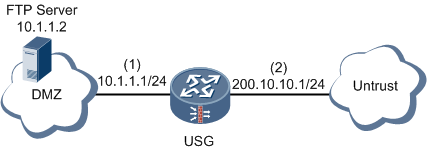

  配置Inbound方向的NAT组网图
项目 数据
(1) 接口号:GigabitEthernet 0/0/3
IP地址:10.1.1.1/24
安全区域:DMZ
(2) 接口号:GigabitEthernet 0/0/4
IP地址:200.10.10.1/24
安全区域:Untrust
NAT地址池 地址池名称:addresspool1
IP地址范围:10.1.1.5~10.1.1.10
FTP Server 内部地址:10.1.1.2
内部端口:21
外部地址:200.10.10.1
外部端口:21
配置思路
配置源NAT时需要根据目的地址来匹配,目的地址为FTP Server的公网IP地址。且地址池中的地址需与FTP Server的实际IP地址在同一网段。
源NAT配置的菜单路径为:“防火墙 > NAT > 源NAT”。
虚拟服务器配置的菜单路径为:“防火墙 > NAT > 目的NAT > 虚拟服务器”。

操作步骤

1. 配置接口基本参数。
a. 选择“网络 > 接口 > 接口”。
b. 在“接口列表”中单击GE0/0/3对应的
c. 配置接口GigabitEthernet 0/0/3。
GigabitEthernet 0/0/3的相关参数如下,其他参数使用默认值:
· 安全区域:dmz
· 模式:路由
· 连接类型:静态IP
· IP地址:10.1.1.1
· 子网掩码:255.255.255.0
d. 单击“应用”。
e. 重复上述步骤配置接口GigabitEthernet 0/0/4。
GigabitEthernet 0/0/4的相关参数如下,其他参数使用默认值:
· 安全区域:untrust
· 模式:路由
· 连接类型:静态IP
· IP地址:200.10.10.1
· 子网掩码:255.255.255.0
2. 对于USG系列,配置域间包过滤,以保证网络基本通信正常。对于USG BSR/HSR系列,不需要执行此步骤。
a. 选择“防火墙 > 安全策略 > 转发策略”。
b. 选择“转发策略”页签。
c. 在“转发策略列表”中单击。参数配置如图7-100所示。
图7-100  配置允许Untrust安全区域用户访问FTP Server的FTP服务
3. 配置虚拟服务器,将FTP服务器私网地址10.1.1.2映射为公网地址200.10.10.1。
a. 选择“防火墙 > NAT > 目的NAT”,单击“虚拟服务器”页签。
b. 在“虚拟服务器列表”中单击
虚拟服务器的参数配置如图7-101所示。
图7-101  配置虚拟服务器
c. 单击“应用”。
4. 配置NAT地址池。
 说明:
该地址池需要与FTP Server在同一网段,且其中的地址不被其他内网主机所使用。
a. 选择“防火墙 > NAT > 源NAT”。
b. 选择“NAT地址池”页签。
c. 在“NAT地址池列表”中单击,NAT地址池的参数配置如图7-102所示。
图7-102  配置NAT地址池
d. 单击“应用”。
5. 配置源NAT。
 说明:
此处配置的源NAT是指对访问目的地址为10.1.1.2的报文源地址转换。
a. 选择“源NAT”页签。
b. 在“源NAT策略列表”列表中单击,源NAT的参数配置如图7-103所示。

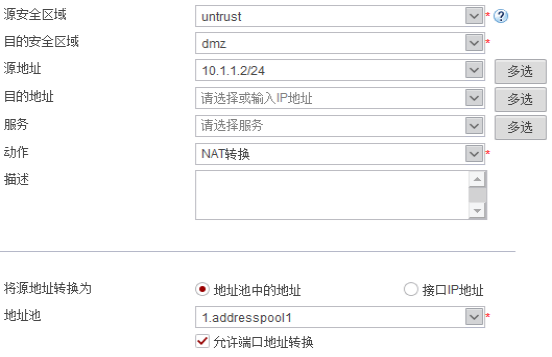

图7-103  配置源NAT
c. 单击“应用”。
结果验证
Untrust安全区域的用户(以200.10.10.2为例)可以正常访问FTP Server的FTP服务,选择“防火墙 > 监控> 会话表”,查看会话表详细信息如图7-104所示。

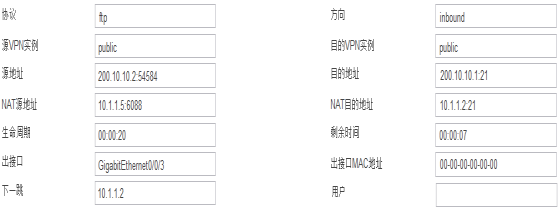

图7-104  结果验证
