it运维小知识vlan的划分方法及配置


2020-04-20 14:28 作者:艾锑无限 浏览量:

vlan的划分方法及配置


艾锑无限科技专业:IT外包、企业外包、北京IT外包、桌面运维、弱电工程、网站开发、wifi覆盖方案,网络外包,网络管理服务,网管外包,综合布线,服务器运维服务,中小企业it外包服务,服务器维保公司,硬件运维,网站运维服务

VLAN(Virtual Local Area Network)的中文名为“虚拟局域网”。虚拟局域网(VLAN)是一组逻辑上的设备和用户,这些设备和用户并不受物理位置的限制,可以根据功能、部门及应用等因素将它们组织起来,相互之间的通信就好像它们在同一个网段中一样,由此得名虚拟局域网。VLAN是一种比较新的技术,工作在OSI参考模型的第2层和第3层,一个VLAN就是一个广播域,VLAN之间的通信是通过第3层的路由器来完成的。与传统的局域网技术相比较,VLAN技术更加灵活,它具有以下优点: 网络设备的移动、添加和修改的管理开销减少;可以控制广播活动;可提高网络的安全性。

  在计算机网络中,一个二层网络可以被划分为多个不同的广播域,一个广播域对应了一个特定的用户组,默认情况下这些不同的广播域是相互隔离的。不同的广播域之间想要通信,需要通过一个或多个路由器。这样的一个广播域就称为VLAN。

  说明: 1.IP划分vlan只能在hybrid端口上划分

  2.IP划分vlan仅对untagged报文生效

  3.接口默认没有开启IP划分vlan功能

  配置要点:

  第一步:建立vlan

  第二步:(vlan模式)设置IP子网vlan地址

  ip-subnet-vlan ip X.X.X.X 掩码位数

  第三步:进入指定接口视图设置接口为hybrid类型 port link-type hybrid

  port link-type hybrid

  第四步:设置接口允许通过指定的子网vlan报文

  第五步:开启接口的ip子网划分vlan功能

  ip-subnet-vlan enable

  工具/原料

  Switch_2960 2台

  PC 4台

  直连线

  方法/步骤

  1新建Packet Tracer拓扑图;

  2PC设置IP;

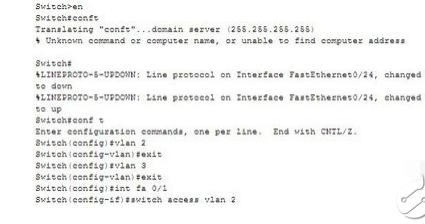

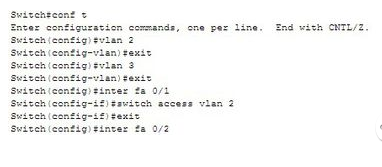

  3划分VLAN;将端口划分到相应VLAN中;

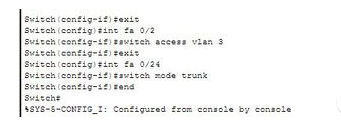

  4设置Tag VLAN Trunk属性;

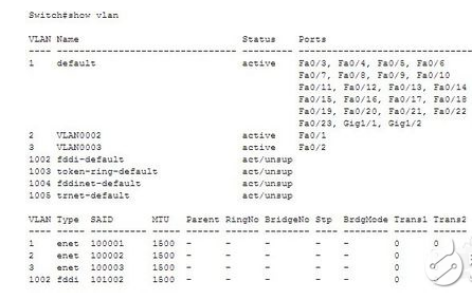

  5测试




  技术原理

  VLAN是指在一个物理网段内。进行逻辑的划分,划分成若干个虚拟局域网,VLAN做大的特性是不受物理位置的限制,可以进行灵活的划分。VLAN具备了一个物理网段所具备的特性。相同VLAN内的主机可以相互直接通信,不同VLAN间的主机之间互相访问必须经路由设备进行转发,广播数据包只可以在本VLAN内进行广播,不能传输到其他VLAN中。

  2Port VLAN是实现VLAN的方式之一,它利用交换机的端口进行VALN的划分,一个端口只能属于一个VLAN。

  3Tag VLAN是基于交换机端口的另一种类型,主要用于是交换机的相同Vlan内的主机之间可以直接访问,同时对不同Vlan的主机进行隔离。Tag VLAN遵循IEEE802.1Q协议的标准,在使用配置了Tag VLAN的端口进行数据传输时,需要在数据帧内添加4个字节的8021.Q标签信息,用于标示该数据帧属于哪个VLAN,便于对端交换机接收到数据帧后进行准确的过滤。
