大家好，我是一枚从事IT外包的网络运维工程师，今天和大家分享的是，模块管理中的VAP模块，那么又如何在web页面下做VAP模块相关的配置。简单网络运维，从Web管理学习,一步一步学成网络运维大神。

模板管理

背景信息

模板管理页面用于集中统一的配置和管理WLAN模板。
依次单击“配置 > 无线管理 > AP管理 > 模板管理”，进入“模板管理”页面。

无线业务

VAP模板

背景信息

管理员必须给AP下发业务参数，AP才能为无线用户提供正常网络接入服务，VAP模板就是这样一个业务参数的集合。通过配置差异化的VAP模板，将VAP模板配置应用到AP，为用户提供差异化的WLAN业务。

操作步骤

• 新建模板
  1. 依次单击“配置 > 无线管理 > AP管理 > 模板管理 > 无线业务 > VAP模板”，进入“VAP模板列表”页面，如图1-161所示。

图1-161  VAP模板列表

2. 单击“新建”，进入“新建VAP模板”页面。
3. 在“模板名称”处输入新建的VAP模板名称。

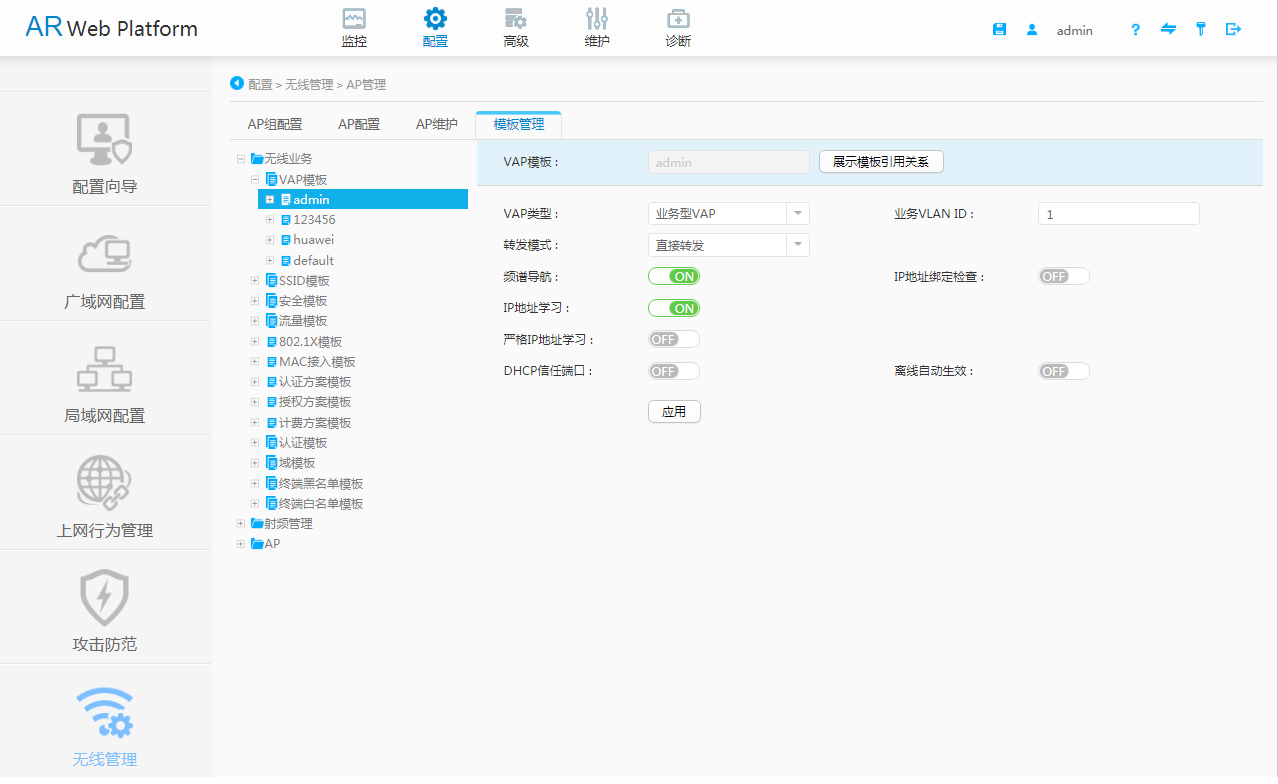

4. 单击“确定”，进入新建的VAP模板参数配置页面，如图1-162所示。

图1-162  新建VAP模板参数配置页面

5. 配置VAP模板的各项参数。具体参数说明请参见表1-72。

表1-72  新建VAP模板参数说明

项目	说明
VAP模板	指定新增的VAP模板名称，不支持修改。
VAP类型	指定VAP的类型。 VAP的类型为业务型时，接入的STA只能访问网络资源，不能访问AP设备。业务型VAP用于一般的WLAN网络部署的场景。 VAP的类型为管理AP型时，接入的STA只能访问AP设备，不能访问网络资源。管理AP型VAP用于STA访问和管理AP设备的场景。
业务VLAN ID	指定单个VLAN作为业务VLAN。
转发模式	指定转发模式。可以选择直接转发或隧道转发。
频谱导航	开启或关闭频谱导航功能。
IP地址绑定检查	开启或关闭AP的IPSG功能。
IP地址学习	开启或关闭STA IPv4/IPv6地址学习功能。
严格IP地址学习	开启或关闭STA IPv4/IPv6地址严格DHCP获取功能。
严格IP地址学习动态黑名单	开启或关闭将私设IP地址的用户加入黑名单的功能。
DHCP信任端口	开启或关闭AP的DHCP信任功能。
离线自动生效	开启或关闭VAP为离线管理VAP和天线对准VAP功能。

6. 单击“应用”，系统弹出“提示”对话框，单击“确定”，完成配置。

• 修改模板
  1. 依次单击“配置 > 无线管理 > AP管理 > 模板管理 > 无线业务 > VAP模板”，进入“VAP模板列表”页面，如图1-161所示。
  2. 选择需要修改的VAP模板名称，单击“修改”，进入“VAP模板”页面。
  3. 修改VAP模板的各项参数。具体参数说明请参见表1-72。
  4. 单击“应用”，系统弹出“提示”对话框，单击“确定”，完成配置。
• 删除模板
  1. 依次单击“配置 > 无线管理 > AP管理 > 模板管理 > 无线业务 > VAP模板”，进入“VAP模板列表”页面，如图1-161所示。
  2. 选择需要删除的模板名称，单击“删除”，系统弹出“确认”对话框，单击“确定”，完成配置。
• 清空模板
  1. 依次单击“配置 > 无线管理 > AP管理 > 模板管理 > 无线业务 > VAP模板”，进入“VAP模板列表”页面，如图1-161所示。
  2. 单击“清空”，系统弹出“确认”对话框，单击“确定”，完成配置。
• 展示模板引用关系
  1. 依次单击“配置 > 无线管理 > AP管理 > 模板管理 > 无线业务 > VAP模板”，进入“VAP模板列表”页面，如图1-161所示。
  2. 选择需要展示模板引用关系的模板名称，单击“展示模板引用关系”，系统会展示出引用了当前模板的对象的类型和名称。
• 配置VAP模板引用的模板
  1. 依次单击“配置 > 无线管理 > AP管理 > 模板管理 > 无线业务 > VAP模板”，进入“VAP模板列表”页面，单击菜单导航处“VAP模板”左侧的，系统会展示出VAP模板的名称，继续单击VAP模板名称左侧的，可以在菜单导航处查看VAP模板引用的其它模板名称，如图1-163所示。

图1-163  VAP模板引用的其它模板

2. 单击VAP模板引用的任意一个模板，进入模板的配置页面。通过单击下拉框选择模板名称和配置模板的具体参数，来配置VAP模板引用的模板。具体模板参数解释请参考对应模板的页面解释。
3. 单击“应用”，系统弹出“提示”对话框，单击“确定”，完成配置。
