it运维:思科三层交换机上配置Trunk


2020-03-23 13:50 作者:admin
如何成为人生更大的赢家

我相信每一个人都想赢,但我们是否懂得如何才能赢,怎样做才能赢得更大,在这里和大家分享一下赢的秘诀,以此共勉,只要大家做到下面这五个方面,你的人生不赢都不行。

首先,我们来分析一下这个字的结构,我们就知道为什么是五个方面,也能很清晰知道是那五个方面。

其次我们看如何运用这五个方面才能让我们真正成为赢家。


我们很容易看到“赢”字是由五个字组成在一起的合体字,是由一个亡,一个口,一个月,一个贝,一个凡这五个字组合在一起的合体字。亡字通常是指死亡,消失的意思,在这里代表着危机意识。口指的是我们的嘴,嘴除了吃喝,还有一个最大的作用就是用来沟通。月除了指月球外,还是我们常常用来指时间。贝有很多解释,比喻说一种海里的硬壳生物,但我相信大部分人看到一定会想到金钱。在这里代表财富。凡一般指普通的意思,在这里指平常心态。

总体来说“赢”就是时刻有危机意识,善于与他人沟通,有时间观念,信守承诺,有可以管理的财富,并能常常怀着一颗平常心态,通常能做到上面这五点的人,称之为人生的赢家。

         对于一个守时的人才是一个值得信赖的人,对于时间观念,不仅仅在事件上,还有我们内在意识上,只有内外合一,才能让我们内心坦荡,也才能与他人建立信任,对于答应他人的事信守承诺,因为这是打开财富的钥匙。

对于财富,每个人都想拥有,并且越多越好,但我想提醒大家一下,无论财富你拥有多少,那不是你的,只是你有管理这些财富权力,你有分配这些财富的资格而已,你能管理多少,分配多少,大部分时间不取决于你的能力,而取决于你的德行,《周易》说“厚德载物”,当你的德行越深,你的财富就会越多,这是一种规律和法则.

对于平常心,这个更重要,因为大部分人因为放不下,执着于某个结果,常常不开心,不能喜悦的活好自己的每一天,这太亏了。我们经常会说未来我们怎样怎样,其实没有未来,我们唯有的只有今天,只有当下,把每一天都当成生命中的最后一天,你就会轻松自在。”因为当你可以把每一天当成生命中最后一天去过的时候,你就不会对昨天后悔,你也不会对明天有所期盼,今天才是我们生命中最重要的一天,今天全力以赴,让每一秒种有意义,有价值。
思科三层交换机上配置Trunk
1.全局配置模式,新建vlan10 和 vlan 20
Switch>enable
Switch#configure terminal
Switch(config)#vlan 10
Switch(config-vlan)#vlan 20

2.把f0/1和f0/2接口加入到vlan 10
Switch(config-vlan)#interface range f0/1 - 2
Switch(config-if-range)#switchport access vlan 10
Switch(config-if-range)#exit

3.把f0/3和f0/4接口加入到vlan 20
Switch(config)#interface range f0/3 - 4
Switch(config-if-range)#switchport access vlan 20
Switch(config-if-range)#exit

4.测试通网段vlan间的通讯。

5.二层交换机0/5接口设置
Switch>enable
Switch#configure terminal
Switch(config)#interface fastEthernet 0/5
Switch(config-if)#switchport mode trunk

6.三层交换机0/5接口设置
Switch>enable
Switch#configure terminal
Switch(config)#interface fastEthernet 0/5
Switch(config-if)#switchport trunk encapsulation dot1q (封装端口)
Switch(config-if)#switchport mode trunk
Switch(config-if)#exit

7.三层交换开启路由功能,创建VLAN,分配ip。
Switch>enable
Switch#ip routing //(开启路由功能)

Switch#configconfigure terminal
Switch(config)#vlan 10
Switch(config-vlan)#vlan 20

Switch(config)#interface vlan 10
Switch(config-if)#ip address 192.168.10.254 255.255.255.0
Switch(config-if)#no shutdown //(激活)
Switch(config-if)#exit

Switch(config)#interface vlan 20
Switch(config-if)#ip address 192.168.20.254 255.255.255.0
Switch(config-if)#no shutdown //(激活)
Switch(config-if)#exit

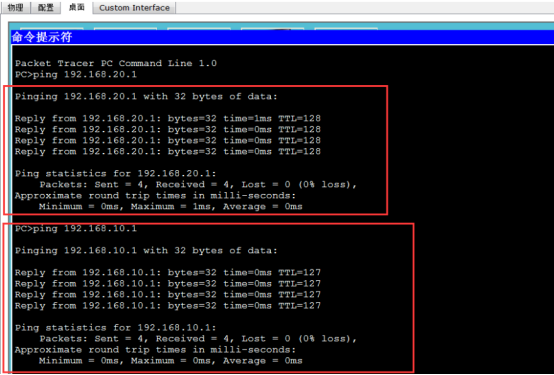

8.测试vlan间通讯







交换机的工作原理
交换机工作原理
1、交换机的作用
连接多个以太网物理段,隔离冲突域
以太网帧进行高速而透明的交换转发
自行学习和维护MAC地址信息
交换机工作在二层,可以用来隔离冲突域,在OSI参考模型中,二层的作用是寻址,这边寻址指的是MAC地址,而交换机就是对MAC地址进行转发,在每个交换机中,都有一张MAC地址表,这个表是交换机自动学习的,所以,总得来说交换机的作用是寻址和转发,这边需要注意的是寻址和转发都是MAC地址,需要跟上周分享的路由器区分开来,路由器寻址寻的是IP地址,而交换机是MAC地址。
2、交换机的特点
主要工作在OSI模型的物理层、数据链路层
提供以太网间的透明桥接和交换
依据链路层的MAC地址,将以太网数据帧在端口间进行转发
3、交换机MAC地址表转发过程:

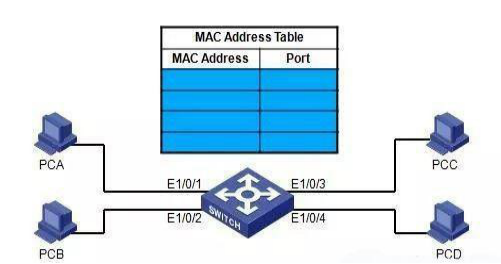

MAC地址表初始化:
交换机刚启动时,MAC地址表中无表项。以上图中的交换机就是刚刚启动的时候的MAC地址表。可以看出并没有任何的表项,当接入PC的时候,交换机开始进行学习MAC地址,见下图:

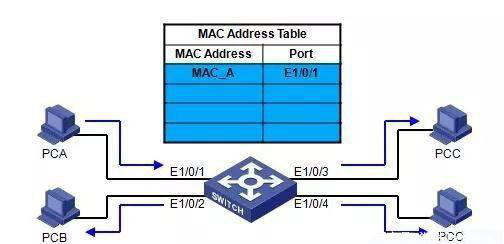

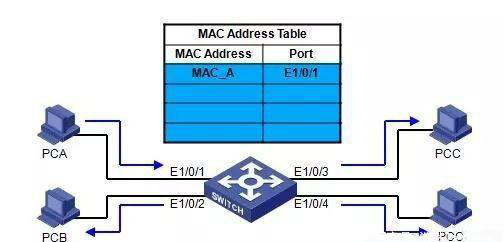

MAC地址表学习过程(1)
PCA发出数据帧
交换机把PCA的帧中的源地址MAC_A与接收到此帧的端口E1/0/1关联起来
交换机把PCA的帧从所有其他端口发送出去(除了接收到帧的端口E1/0/1)

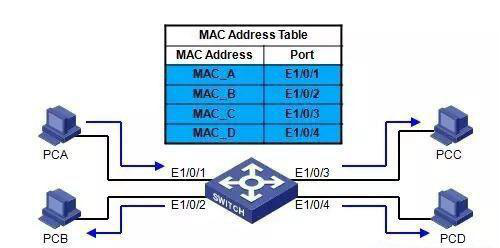

MAC地址表学习过程(2)
PCB、PCC、PCD发出数据帧交换机会把接收到的帧中的源地址与相应的端口关联起来,至此,交换机的MAC地址表学习完成,开始进行数据的转发。
4、交换机对数据帧的转发与过滤

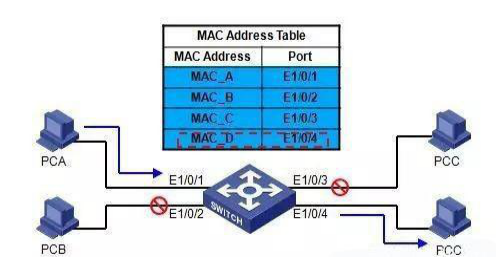

单播帧的转发:
PCA发出目的到PCD的单播数据帧
交换机根据帧中的目的地址,从相应的端口E1/0/4发送出去
交换机不在其他端口上转发此单播数据帧
广播、组播和未知单播帧的转发:
交换机会把广播、组播和未知单播帧从所有其他端口发送出去(除了接收到帧的端口)
VLAN基本原理

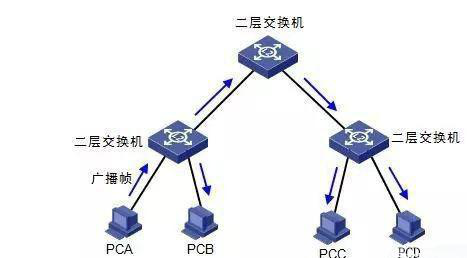

1、广播风暴
所谓广播帧就是在二层环境中设备发出的广播帧在广播域中传播,这样会导致广播镇占用网络带宽,降低设备性能。

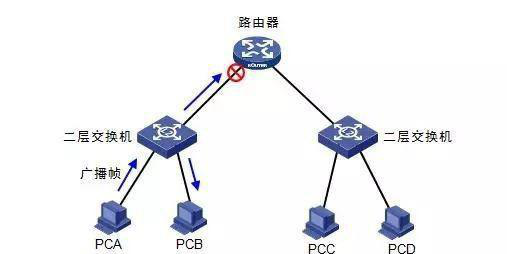

2、使用三层设备路由器隔离广播域
广播帧属于二层并不会跨越三层,所以为了解决广播风暴,可以使用三层设备隔离广播域,减小广播域范围。比如使用路由器来隔离广播域,由于路由器是三层设备,对数据的转发容易形成瓶颈,所以一般我们使用VLAN来隔离广播域。

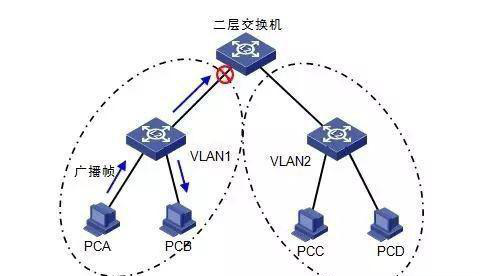

3、VLAN隔离广播
二层交换机使用VLAN(虚拟局域网)隔离广播,用来减小广播域范围。这样的话,不同VLAN之间是无法进行通信的,假设PCA发送一个广播帧,只会在VLAN1之间传播并不会传播到VLAN2,这样既限制了广播域的范围,又保证了VLAN2的安全性。
4、VLan优点
有效控制广播域范围
增强局域网的安全性

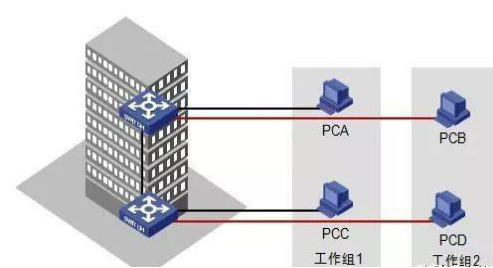

灵活构建虚拟工作组
