艾锑人告诉您屏蔽网线的作用-无限ap覆盖


2020-05-07 21:07 作者:admin
艾锑人告诉您屏蔽网线的作用-无限ap覆盖

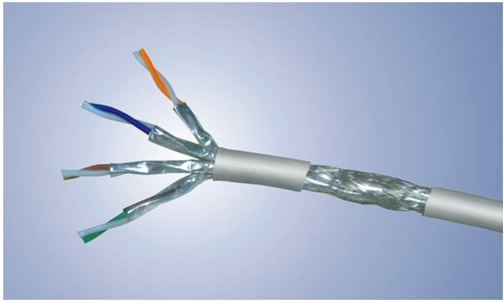

我们生活中使用的网线有屏蔽网线和非屏蔽网线之分。屏蔽网线其实就是内部有屏蔽层的网线。屏蔽网线电缆的外层由铝箔包裹,用来减少辐射,不过并不能完全消除辐射。根据屏蔽方式的不同又分为STP和FTP两类。本文为大家介绍屏蔽网线的作用及网线的选购步骤。
屏蔽网线的作用 机房监控工程
屏蔽网线在强干扰的环境下能起到抵抗作用,可以有效屏蔽外部电磁干扰,保持传输网络稳定。而屏蔽网线的屏蔽结构对减低线缆间的相互干扰有先天优势,不仅可以屏蔽外界电磁信号,铝箔也同时阻断了线缆本身的电磁泄露,不会发射干扰信号影响其它线缆工作,可以防止信息被窃听。

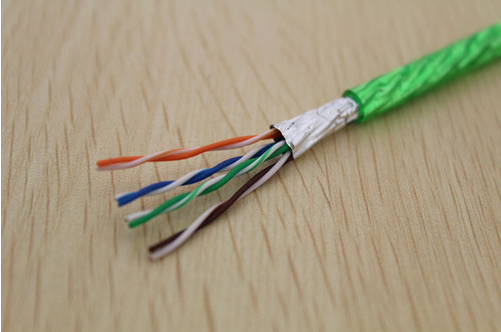

屏蔽网线中,会有一条铜线,也就是地线,可以采用屏蔽型RJ45插座,使用时排流线一端接地。地线可以很好的屏蔽外来信号,地线需接地,和屏蔽线路才能很好的降低强干扰对网络信号影响。
要是接地点不正确,接地电阻过大或者接地电位不均衡,会引起接地噪声,在传输通道的某两点产生电位差,会使金属屏蔽层上产生干扰电流,这时屏蔽层本身就会形成了一个最大的干扰源。
屏蔽网线布线要求比较严格,全部配件都需要具有屏蔽性能,而且需要有良好的地线系统。但在实际施工时,很难全部完美接地,从而使屏蔽层本身成为最大的干扰源,导致性能甚至可能还不如非屏蔽双绞线。
网线的选购步骤 IT服务器运维
1、包装:超5类网线标有CAT5E字样每箱应该305米,标有CAT5的是5类线,包装不是305米一箱的可能不是网线。线上面的标识:正规厂家的产品标识上定标有长度,做工程时方便识别1箱线用了多少米,还剩多少米线。
2、用万用表测试:国标网线305米单芯电阻为28欧姆左右,市场上的假超5类网线电阻有的甚至达50欧姆,传输距离缩短差不多1半。
3、网线材料:有的劣质网线4对中有2对铜线2对铜包铁线,用于电脑网络问题不大,用在监控系统就会产生干扰,用磁铁吸一下就可以识别。
4、眼睛看:双绞线绞的密度应该接近1CM绞一下。
5、超5类双绞线属非屏蔽双绞线:与普通5类双绞线比较,超5类双绞线传送信号衰减更小,抗干扰能力更强。在100M网络中,用户设备的受干扰程度只有普通5类线的1/4。

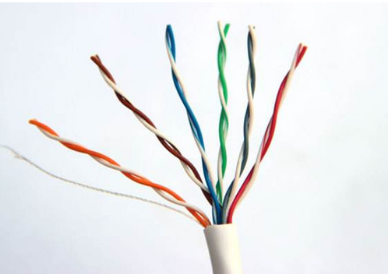

6、超五类双绞线也是采用4个绕对和1条抗拉线,线对的颜色与五类双绞线完全相同,分别为白橙、橙、白绿、绿、白蓝、蓝、白棕和棕。裸铜线径为0.51mm(线规为24AWG),绝缘线径为0.92mm,UTP电缆直径为5mm。( IT服务器运维
7、超五类非屏蔽双绞线是在对现有五类屏蔽双绞线的部分性能加以改善后出现的电缆,不少性能参数,如近端串扰、衰减串扰比,回波损耗等都有所提高,但其传输带宽仍为100MHz。
8、非屏蔽双绞线电缆是由多对双绞线和一个塑料外皮构成。五类是指国际电气工业协会为双绞线电缆定义的五种不同的质量级别。
