大家好，我是一枚从事IT外包的网络运维工程师，今天和大家分享的是，模块管理中的VAP模块，那么又如何在web页面下做流量模块相关的配置。简单网络运维，从Web管理学习,一步一步学成网络运维大神。

流量模板

操作步骤

· 新建模板
1. 依次单击“配置 > 无线管理 > AP管理 > 模板管理 > 无线业务 > 流量模板”，进入“流量模板列表”页面，如图1-168所示。
图  流量模板列表  2. 单击“新建”，进入“新建流量模板”页面。
3. 在“模板名称”处输入新建的流量模板名称。
4. 单击“确定”，进入新建的流量模板参数配置页面，如下图所示。
图1-169  流量模板  图1-170  空口上行优先级映射  图1-171  空口下行优先级映射  图1-172  速率限制  5. 配置流量模板的各项参数。具体参数说明请参见表1-75。
表1-75  新建流量模板参数说明

项目	说明
流量模板	指定新增的流量模板名称，不支持修改。
用户隔离方式	指定用户隔离方式。
组播转单播	开启/关闭组播转单播功能。 为了满足某些对组播流传输有较高要求的应用，如高清视频点播，用户可以开启组播转单播功能。开启组播转单播功能后，AP通过侦听用户上报的组播报告报文和离开报文来维护组播转单播表项。当AP向客户端发送组播报文时，根据组播转单播表项，将组播数据报文转换为单播数据报文，从而提高组播数据流传输效率。
IGMP-Snooping	开启/关闭IGMP-Snooping功能。
组播Report/Leave抑制	开启/关闭组播Report/Leave抑制功能。
广播报文速率抑制(pps)	指定广播报文的速率抑制值，广播报文超过速率抑制值时就会被丢弃。
组播报文速率抑制(pps)	指定组播报文的速率抑制值，组播报文超过速率抑制值时就会被丢弃。
未知单播报文速率抑制(pps)	指定未知单播报文的速率抑制值，未知单播报文超过速率抑制值时就会被丢弃。
空口上行优先级映射 配置AP上的数据上行至AC时的优先级映射关系。
映射信任方式	指定空口上行优先级映射信任方式为802.11e或DSCP。
802.11e	802.11e报文的UP优先级。
DSCP	802.11e报文的DSCP优先级。

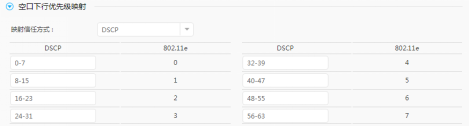

空口下行优先级映射 配置网络上的数据下行至AP时的优先级映射关系。
映射信任方式	指定空口下行优先级映射信任方式为802.1p或DSCP。
802.1p	802.3报文的802.1p优先级
802.11e	802.11e报文的UP优先级。
DSCP	802.3报文的DSCP优先级。
速率限制
终端上行速率限制(kbps)	指定单个终端上行限制速率。
终端下行速率限制(kbps)	指定单个终端下行限制速率。
VAP上行速率限制(kbps)	指定VAP内所有终端上行限制速率。
VAP下行速率限制(kbps)	指定VAP内所有终端下行限制速率。

6. 单击“应用”，系统弹出“提示”对话框，单击“确定”，完成配置。
· 修改模板
7. 依次单击“配置 > 无线管理 > AP管理 > 模板管理 > 无线业务 > 流量模板”，进入“流量模板列表”页面，如图1-168所示。
8. 选择需要修改的流量模板名称，单击“修改”，进入“流量模板”页面。
9. 修改流量模板的各项参数。具体参数说明请参见表1-75。
10. 单击“应用”，系统弹出“提示”对话框，单击“确定”，完成配置。
· 删除模板
11. 依次单击“配置 > 无线管理 > AP管理 > 模板管理 > 无线业务 > 流量模板”，进入“流量模板列表”页面，如图1-168所示。
12. 选择需要删除的模板名称，单击“删除”，系统弹出“确认”对话框，单击“确定”，完成配置。
· 清空模板
13. 依次单击“配置 > 无线管理 > AP管理 > 模板管理 > 无线业务 > 流量模板”，进入“流量模板列表”页面，如图1-168所示。
14. 单击“清空”，系统弹出“确认”对话框，单击“确定”，完成配置。
· 展示模板引用关系
15. 依次单击“配置 > 无线管理 > AP管理 > 模板管理 > 无线业务 > 流量模板”，进入“流量模板列表”页面，如图1-168所示。
16. 选择需要展示模板引用关系的模板名称，单击“展示模板引用关系”，系统会展示出引用了当前模板的对象的类型和名称。
